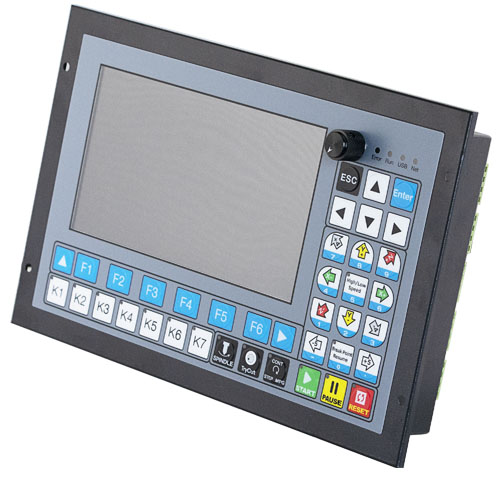

DDCS Expert CNC컨트롤러 MACH3 MasterCam

주요 기능/성능

1) 최대. 5 축, 2-4 축 선형 보간, 모든 2 축 원호 보간
2) 7 인치 풀 컬러 디스플레이 화면, 해상도 비율 : 1024 * 600,40 조작 키
3) 24 개의 광전 절연 디지털 입력, 21 개의 광전 절연 디지털 출력
4) 아날로그 스핀들 제어 0-10V 스핀들 제어, PWM 출력 지원
5) 잡지 유형 : 지원 다중 스핀들 형태, 지원 똑 바른 공구 잡지,
   미사일 구조물 유형 잡지, 디스크 유형 잡지
6) 프로브 모드 : 자동 프로브 및 수동 프로브 지원, 도구 센서의 고정 위치 지원 프로브,
   플로팅 도구 센서 프로브, 첫 번째 프로브 / 두 번째 프로브
7) 백래시 보상 방법 : 방향 간격 보상, 반경 간격 보상, 길이 보상
8) 보간 알고리즘 : S 유형, 원형 하드 알고리즘, 원형 소프트 알고리즘
9) 언어 : 중국어, 영어
10) 소프트웨어 경보 : 프로그램 오류, 작동 오류, 초과 이동 오류, 드라이버 오류 등
11) 네트워크 : 이더넷으로 원격 파일을 파일 공유 및 온라인 가공 지원
12) 스핀들 제어 모드, 다중 속도 (4 라인 16 종류 속도)
13) 표준 G 코드와 호환되며 ArtCam, MasterCam, ProE, JDSoft SurfMill,
    Aspire, Fusion 360 등과 같은 인기있는 CAD / CAM 소프트웨어를 지원합니다.
14) 제어 시스템은 가공하기 전에 처리 경로를 미리 볼 수 있으며
    시스템을보다 안정적이고 부드럽고 정확하게 작동합니다.
15) 연속 Polyline 세그먼트에서 고속 가공 지원,
    시스템은 다른 종류의 Polyline 세그먼트 알고리즘에서 가장 효율적인
    알고리즘을 자동으로 선택할 수 있습니다.
16) 가공을위한 무제한 크기 파일 지원
17) 지원 중단 점 이력서, "전원 차단"복구, 컷 시도, 가장 가까운 지점에서 시작,
    특정 라인에서 시작
18) 지원 시간 잠금 기능
19) 4 가지 운영 권한 지원 : 방문자, 운영자, 관리자, 최고 관리자
20) "시도 절단"(핸들 안내) 및 "단일 단계 처리 모드"등의 지원 기능
21) 원래 지점으로 돌아 가기 기능 지원
21) 컨트롤러의 전원 공급 장치는 24VDC, 최소 전류는 0.5A입니다.
22) IO 포트 용 전원 공급 장치는 24VDC, 최소 전류는 0.5A,
    IO 전원 공급 장치에 의해 시스템은 이미 IO 포트 용 전원을 공급합니다.
    따라서 IO 포트 용 외부 전원 공급 장치가 더 이상 필요하지 않습니다.





사용자 매뉴얼

DDCS Expert User's Manual V1 (Part1).pdf

8.48MB

DDCS Expert User's Manual V1 (Part2).pdf

3.61MB





컨트롤 I/O
